Produktbeschreibung

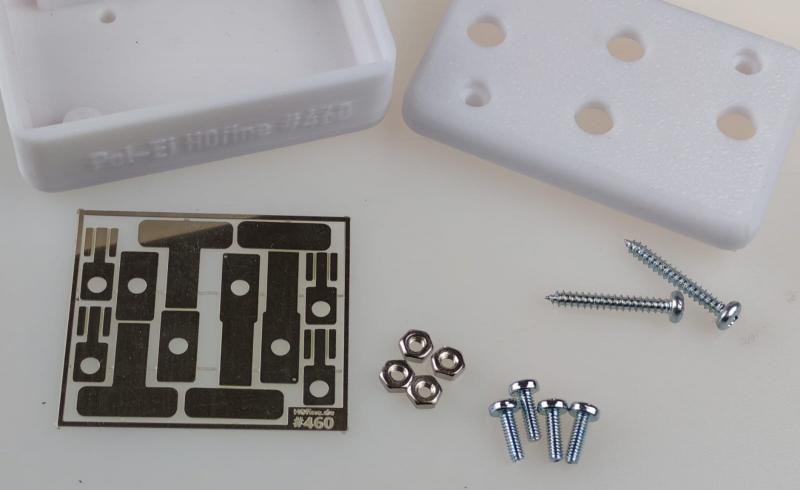

Komplettbausatz für das FREMO-Polungs-Ei bestehend aus: professionell geätzter Platine mit Lötstopplack, geätzte Neusilber-Kontaktblechen, Gehäuse, Befestigungsmaterial und allen erforderlichen elektronischen Bauelementen.
Neu ist das 3-Druck Gehäuse, damit entfällt das lästige Bohren auf dem "runden"-Teko Gehäuse. Das Gehäuse ist auch in anderen Farben verfügbar - bitte einfach anfragen. Wenn ich Filament in der Farbe da habe kostet es 1 EUR Aufpreis pro Gehäuse (oben auswählbar). Wenn ich die Farbe extra bestellen muss pauschal EUR 15.- (egal wie viele). Bitte bei Extrafarbe immer 14 Tage Lieferzeit für den gesamten Auftrag einplanen - Teillieferungen sind bei uns nicht einkalkuliert.
Die Bauanleitung zeigt den Zusammenbau Schitt für Schritt.
Anwendung

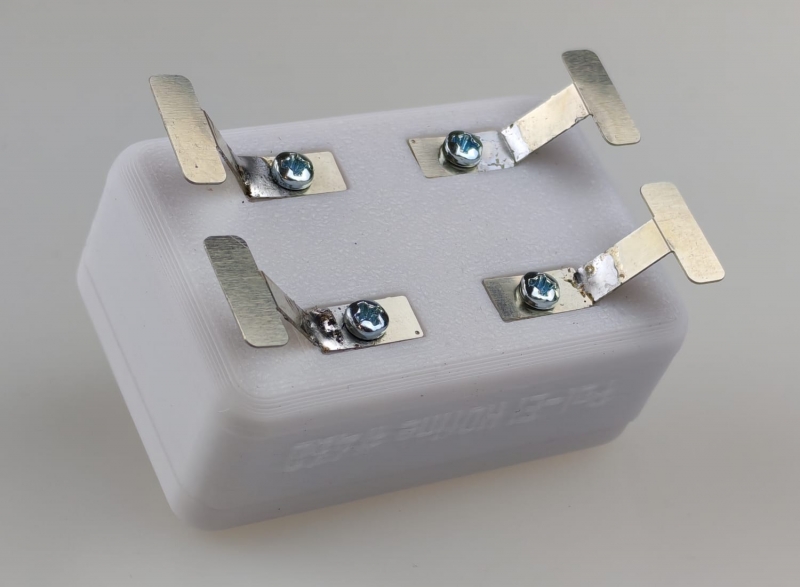

Zu Messung wir mit dem Pol-Ei einer doppelpoligen Gleistrennstelle (z.B. Modulübergang oder Segementübergang) überbrückt, jeder Stromabnehmer sollte Schienenverbindung haben. Mit den LED sind folgende Aussagen möglich:

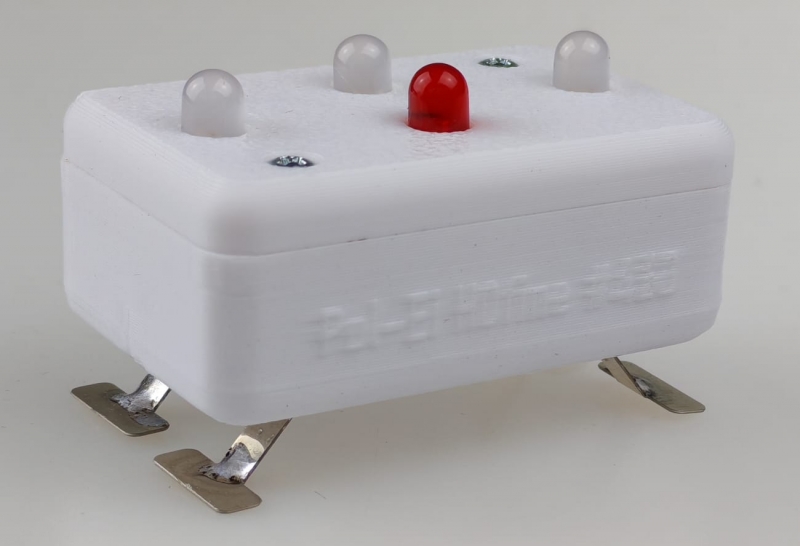

LED links leuchtet: DCC-Signal am linken Gleis vorhanden.
LED rechts leuchtet: DCC-Signal am rechten Gleis vorhanden.
LED rechts und links leuchten: Beide mittlere LED bleiben dunkel : DCC- Phasenlage an der Gleistrennstelle richtig.
LED rechts und links leuchten, rote LED blinkt: hier sind Boostergrenzen, die verpolt sind! *
LED rechts und links und die mittelere gelbe LED leuchtet :es liegt innerhalb eines Boosterbezirkes eine Verpolung an der Gleistrennstelle vor!
* Voaraussetzung für eine korrekete Messung ist, daß die beiden benachbarten Booster nicht über eine gemeinsames Netzteil mit Strom versorgt werden.
Achtung! Kein Spielzeug!
Achtung! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
