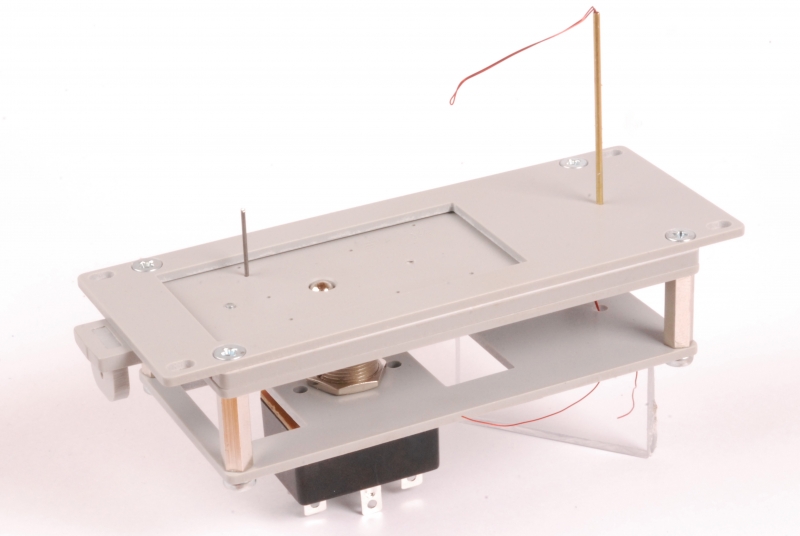

Spur 1-Weichenantrieb mit Laternendrehungen Handbetrieb mit Kippschalter

Der Antrieb 32-805 ist für dei Handbetätigung mittels Stellstange vom Anlagenrand her vorgesehen und verfügt über einen Kippschalter. Ideal kombinierbar mit der  Weichen-Handbetätigung #830 oder entsprechenden Eigenbauten.

Der Kippschalter sorgt einerseits für den notwendigen Anpressdruck der Zungen andererseits erfolgt damit die Herzstückpolarisierung. Ein zuschätzlicher Umschaltkontakt kann als Rückmeldung für´s Stellpult genutzt werden.
Die Antriebe sind eine komplette Einheit und können so sehr einfach eingebaut werden. Besonders die aufwändige Justierung der 90°-Laternendrehung entfällt. Die Laternendrehrichtung wahlweise deutscher Eisenbahnen oder CH/AT. Je nach Verwendung für Weichen oder Gleissperre wird die Bohrungen für den Stelldraht ausgewählt. Bei Gleissperren liegt die Laterne in der selben Ebene wie Stellvorrichtung, bei Weichen ist die wegen des Weichenbocks die Laterne zum Herzstück hin versetzt. Für Hübner-Weichen die außerhalb der Gleisachse betätigt werden sind spezielle Bohrungen vorgesehen. Für individuelle Lösung können weitere Bohrungen in den Schieber eingebracht werde. Die Stellkraft des Schalters reicht neben Gelenkzungenweichen und leichtgängige Federzungenweichen auch für Weichen mit hohen Stellkräften (wie z.B. Hosenträger DKW) geeignet. Der Stellweg reicht leider nicht für MSM-Weichen aus, diese können wegen des sehr höhen Stellwegs und der hohen Stellkräfte nur mit unserem High Torque Servo-Antrieb 32-808 möglich.

Bausatz besteht auch gefrästen CNC-Präzisionsteilen, Montagematerial (Schrauben, Muttern) sowie 1,0 mm und 0,6 mm-Stelldraht (Federstahl), eine 1,3 mm-Laternendrehachse (Messingrohr) und Kupferlackdraht der durch die Laternenachse geschoben werden kann. So kann die Stromversordung für eine beleuchtete Weichenlaterne hergestellt werden. Eine Weichenlaterne ist NICHT im Lieferumfang. Für den Zusammenbau wird lediglich ein Schraubenzieher, eine Zange und etwas Sekundenkleber benötigt.

Achtung! Kein Spielzeug!
Achtung! Nicht geeignet für Kinder unter 14 Jahren. Benutzung unter Aufsicht von Erwachsenen.
